|
|
|
|
|
|
|
联系人：张春宏 先生 手机：13006779776 电话：0757-27798989
传真：0757-27789062
工作微信： 13006779776网址：www.sdzysj.cn 客服QQ：812369669 邮箱：c88h@163.com
地址：佛山市顺德区杏坛镇南朗工业区2路3D |
|
|
|
|
|
特点和用途
正昱阻燃尼龙系列以尼龙树脂为基础，采用高效阻燃剂经双螺杆混炼造粒制成的阻燃材料。该产品具有高的模量、良好的电绝缘性，阻燃达到V0级，根据客户需要定制的阻燃产品，可以通过750℃或850℃灼热丝测试。该系列材料广泛应用于电子电气系列产品。
|
环
保 阻 燃 增 强 尼
龙 |
|

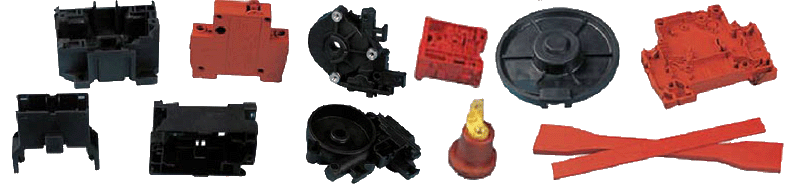

适用范围：电器连接器，继电器，线圈骨架，插座、电器开关、调协器、变压器壳体等。 |
|
物性指标： |
|
项
目 |
单位 |
测试方法 |
PA6301G20 |
PA6301G20 |
PA66301G20 |
PA66301G30 |
|
密
度 |
g/cm3 |
GB/T1033-1986 |
1.25 |
1.35 |
1.25 |
1.35 |
|
熔融指数 |
g/10min |
GB/T3682-2000 |
3 |
2 |
3 |
2 |
|
拉伸强度 |
MPa |
GB/T1040-1992 |
115 |
130 |
125 |
165 |
|
断裂伸长率 |
% |
GB/T1040-1992 |
4 |
4 |
4 |
4 |
|
弯曲强度 |
MPa |
GB/T9341-2000 |
180 |
220 |
200 |
240 |
|
弯曲模量 |
MPa |
GB/T9341-2000 |
4600 |
6000 |
5000 |
7200 |
|
缺口冲击强度 |
KJ/m2 |
GB/T1843-1996 |
11 |
15 |
10 |
13 |
|
洛氏硬度 |
R |
GB/T1942-1988 |
110 |
115 |
113 |
120 |
|
热变形温度 |
℃ |
GB/T1634-1979 |
200 |
205 |
230 |
245 |
|
阻燃性 |
- |
UL94 |
V0 |
V0 |
V0 |
V0 |
|
备注 |
- |
- |
20%玻纤增强PA6，环保 |
30%玻纤增强PA6，环保 |
20%玻纤增强PA66，环保 |
30%玻纤增强PA66，环保 |
|
|
|
|
|
|
|
|
|
（注：上述数据为实验典型值，仅供参考，不作为正式质保承诺。） |
| |
|
|
 |
|
使用方法
1．使用前于110±5℃下干燥5小时。
2．注射成型工艺：
|
指标/项目 |
PA6/PA66301 |
|
注射温度 |
230～270oC |
|
注射压力 |
60～80MPa |
|
模具温度 |
70～80oC |
包装、贮存和运输
本品包装为牛皮纸内衬聚丙烯编织袋，每袋净重25公斤，可在干燥环境下长期保存，按非危险品运输。
|
|
|
|
|
|
